"Stift" an die Stelle bringen, an der das erste Atom stehen soll, linke Maustaste drücken und gleichzeitig zum
beabsichtigten Endpunkt der Bindung ziehen, Taste loslassen, dann Maustaste auf dem so entstandenen Atom
erneut drücken und durch Ziehen nächstes Atom zeichnen usw.
2) Anfügen der Dreifachbindung:
Entweder: Auswahl der Dreifachbindung aus den angebotenen Bindungs-Icons
und Zeichnen der Dreifachbindung wie unter 1).

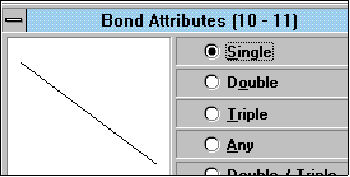

oder: Einfachbindung zeichnen, mit "Zeichenstift" über die Bindung gehen, bis ein "B" zu sehen ist
,
dann die linke Maustaste drücken, aus dem sich öffnenden Bindungsattribute-Fenster die Dreifachbindung
auswählen und auf <OK> klicken

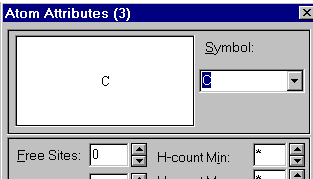

3) Einfügen der benötigten Elemente: mit "Zeichenstift" über das entsprechende Atom gehen, bis ein "A"
zu sehen ist , dann die linke Maustaste anklicken, im sich öffnenden Atomattribute-Fenster das Elementsymbol
eingeben und auf <OK> klicken
Es ist auch möglich, aus den angebotenen Icons der Funktionsleiste
das
benötigte
Element vor dem Zeichnen auszuwählen, z B. "S". Bis zur Neuauswahl eines anderen Elements sind
alle gezeichneten Atome dann Schwefelatome.
4) Die fertiggestellte Struktur wird mit dem BC-Button in den Beistein Commander transportiert.

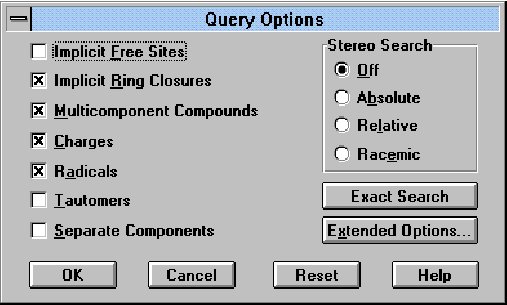

5a) Um genau die gezeichnete Verbindung zu finden, wird mit dem
-Button
(befindet sich
rechts oben direkt über dem Strukturfenster) <Exact search> eingestellt, mit <OK> bestätigt und
die Suche mit <Start> begonnen. (Siehe Punkt 11.3 der Kurzanleitung)
